沈阳石花微纳材料科技有限公司
联系人:孙景和
电话:13940445707
传真:024-88319856
邮箱:syshwf88319856@126.com
网址:www.syshwf.com
商标名称:石花牌
地址:辽宁省沈阳市沈北新区七星大街67-37号(101)
抗磨粒磨损、滑动磨损、微震磨损、抗酸碱腐蚀、抗高温氧化,韧性高于纯氧化铝,用于纺织工业和人造纤维工业、酸碱介质中及造纸辊,工作温度<1050℃。
产品性能:

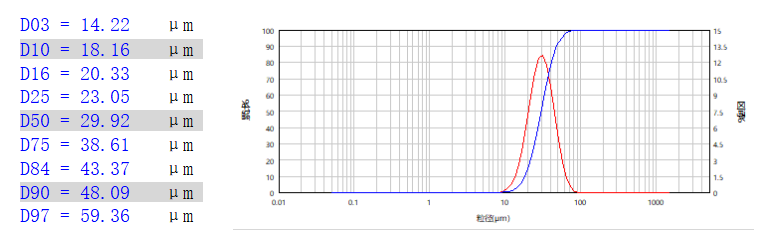

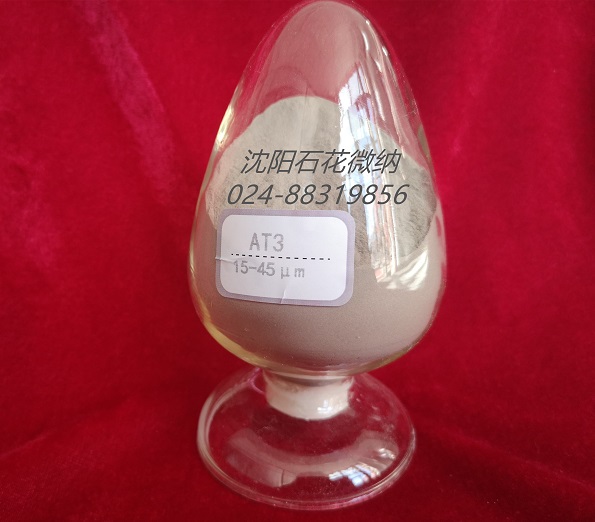

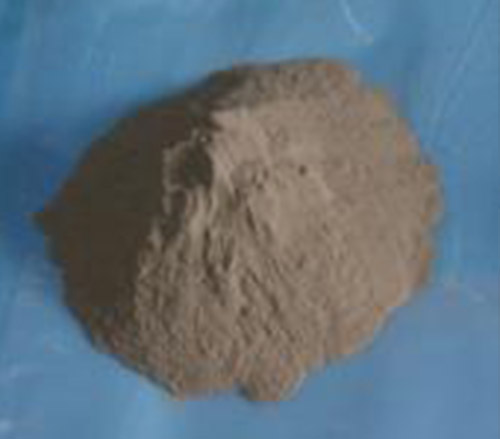

氧化铝一氧化钛(Al2O3-TiO2)复合粉未是一定比例的TiO2粉末与Al2O3粉末的组合,包括Al2O3 - 3% TiO2、Al2O3 - 13% TiO2、Al2O3 - 20% TiO2、Al2O3 - 40% TiO2和Al2O3 - 50% TiO2几个品种,其熔点在2000℃左右。
TiO2的熔点比Al2O3低,莫氏硬度值比Al2O3低,熔融的TiO2对钢、钛、铝等金属基体的润湿性比熔融Al2O3更好,因此有更好的粘结性能。
(1)随着Al2O3- TiO2复合粉末中TiO2的含量增加,喷涂层的孔隙率降低,致密性增加。
(2)TiO2组分的加入,有助于提高喷涂Al2O3涂层与基体材料的粘结强度,提高涂层中Al2O3颗粒之间的粘聚强度,从而提高涂层的力学性能。因此,含TiO2的氧化铝涂层与纯Al2O3涂层相比,具有更好的韧性和较高的抗冲击载荷强度。
(3)由于TiO2在等离子喷涂的高温射流中的还原作用,TiO2涂层具有半导体特性。Al2O3- TiO2复合粉末中,当TiO2含量超过20%时Al2O3 - TiO2涂层就显示出半导体性质。
(4)含TiO2超过13%的Al2O3- TiO2复合粉末涂层,呈黑色表面,与纯Al2O3涂层具有低的热辐射率不同,显示出高的热辐射率特性。
(5) 由于含有TiO2组分,喷涂态的Al2O3-TiO2涂层,显示均匀细密的表面形貌,呈橘皮状,稍加抛光处理,就可获得比较理想的耐纤维磨损特性。
喷涂的Al2O3- TiO2涂层,经磨削、精磨、研磨和抛光处理,表面粗糙度可达镜面。
产品应用:
1. 金属拉丝行业,如钢丝、钢丝绳和电线电缆生产等都使用大量的导丝轮、塔轮和辊等。
2. 造纸和印刷机辊。
3. 钢铁行业高速线材轧机抛油环。
4. 汽车零部件和农机配件等。
5. 烟草机械耐磨部件。
注意事项:粉末应存放在防潮、防氧化、防腐蚀的环境中;本品应密封保存于干燥、阴凉的环境中,不宜长久暴露于空气中,防受潮发生团聚,影响分散性能和使用效果,另应避免重压,勿与氧化剂接触,按照普通货物运输。
13940445707
辽宁省沈阳市沈北新区七星大街67-37号(101)
一站式售后服务
